木目金（もくめがね） - 日本の金属工芸の芸術

木目金（Mokume-Gane）：日本の木目模様金属の芸術と科学

木目金（モクメガネ）（木目金）は、日本の金属積層技法であり、異種の金属を交互に重ねた層を接合、鍛造し、流麗で有機的な縞模様が現れるまで丹念に彫り込むものです。その縞模様があまりにも木材を彷彿とさせるため、初期の愛好家たちはこの素材を「木目調の金属（ウッドグレイン・メタル）」と呼びました。現代のプリントやメッキによる模造品とは異なり、真の木目金は金属そのものから模様を生み出します。一つひとつの波紋は表面的なものではなく、物理的なものなのです。その結果、断面は切り出された杉の木のようでありながら、表面は銅、銀、あるいはさまざまなカラットのゴールドが煌めくビレット（金属塊）やバー（棒材）が生まれます。今日、この工芸は結婚指輪、存在感のあるナイフ、時計の文字盤、美術品、さらには建築の象嵌細工としても珍重されています。コレクターたちは、その美的な奥行き、手触りの温かみ、そして350年以上にわたる歴史的系譜ゆえに木目金を高く評価しています。

語源と文字通りの意味

この言葉は、moku（木）、me（目、または木目）、gane（金、金属）という3つの漢字に分けられます。これらが組み合わさることで、「木目の金属」という意味を表します。自然から着想を得た美意識が尊ばれていた封建時代の日本において、この名称自体が大きな魅力となっていました。職人たちは、貴重な木材（特に古いケヤキやスギ）の風合いを意図的に再現し、樹木の模様を耐久性のある合金へと見事に写し取ったのです。

歴史的年表：侍の威信から世界的なラグジュアリーへ

1. 侍と江戸時代の革新（1650年頃〜1868年）

17世紀半ばの日本は、徳川幕府の統治下で比較的平和な時代を謳歌していました。戦場での需要が減るにつれ、刀は武器から身分を示す装身具へと変化していきました。刀装具（鍔、縁、頭）は彫金師たちのキャンバスとなったのです。秋田では、名工正阿弥伝兵衛が、金、銀、銅、赤銅（黒色の古美仕上げを施した銅と金の合金）、四分一（銅と銀の合金）の板を重ね合わせる試みを行いました。融点のすぐ下の温度で加熱することで液相拡散接合を実現し、それを彫り、鍛造して層を浮かび上がらせることで、構造上の必要性からではなく豪華な装飾としての「木目金（もくめがね）」を誕生させました。

2. 明治の衰退と職人の転換（1868-1900）

1868年の明治維新により幕府は解体され、公の場での帯刀が禁止されました。華麗な刀装具の市場が失われ、多くの工房が廃業に追い込まれました。生き残ったわずかな職人たちは、その技術をかんざしや煙管の蓋、西洋の観光客向けの小さな骨董品へと転用しました。逆説的ですが、この「衰退」が世界的な認知への種を蒔くことになったのです。持ち運びやすい小物は、かさばる刀剣よりも遠くまで海を渡りました。

3. ヴィクトリア朝の魅了とティファニーのパリ賞（1877〜1900年）

太平洋横断の貿易見本市を通じて、ヨーロッパやアメリカに日本画の美学が紹介されました。ティファニー社では、デザインディレクターのエドワード・C・ムーアが銀細工師たちに杢目金（木目金）の再現を促しました。1878年までに、ティファニーはパリ万国博覧会で20層の「コングロマリット・ベース（礫岩花瓶）」を展示し、グランプリを受賞しました。新聞各紙は「金属をカエデのようにしなやかに見せる」技法に驚嘆しました。欧米での需要は急増しましたが、本物の日本の地金は依然として希少で高価なままでした。

4. 20世紀の復興と学術界での採用（1970年代 → 現在）

1950年代までに、木目金を実践し続けていた日本の職人は十数人にも満たなくなっていました。復興は、金工家であり教育者でもあったピジャノフスキー佐藤裕子が玉川宣夫のもとで学び、その後その知識をアメリカの大学へと伝えたことから始まりました。授業を通じて広まったことで、雰囲気制御下での接合、油圧プレス、特殊合金に関する研究に火がつきました。サンタフェ・シンポジウムなどの会議では査読付きの論文が発表され、温度、圧力、拡散時間が標準化されました。今日では、プラチナと鉄を混ぜ合わせたり、18Kローズゴールドと航空宇宙グレードのチタンを組み合わせたりしたビレットを注文することができますが、これらは正阿弥の時代には不可能な偉業でした。

今日使用されている金属と合金

カラーパレットが劇的に広がったことで、デザイナーは色、硬度、耐食性を自由に組み合わせることができるようになりました：

貴金属：24k、22k、18kのイエローゴールド、14kのローズゴールドおよびグリーンゴールド、パラジウムホワイトゴールド、純銀、スターリングシルバー、およびプラチナ。
日本の伝統合金：赤銅（Cu 95～96%、Au 4～5%）は漆黒に色付けされ、四分一（Cu 75%、Ag 25%）は柔らかな鳩羽色（グレー）を生み出し、黒味銅（Cu 99%、ヒ素 1%）は深いチョコレートブラウンに仕上がります。
卑金属および反応性金属：銅、真鍮、青銅、洋白（ニッケルシルバー）、ステンレス鋼、純チタン（商業用）、ジルコニウム。
実験的なインクルージョン：虹色の酸化被膜のためのニオブとタンタル。宇宙の物語を語るための隕鉄。

金属の選択には、色のコントラストと冶金学的適合性のバランスをとることが求められます。加熱と急冷のサイクル中に層間剥離（デラミネーション）を防ぐため、合金同士の熱膨張係数が極めて近いものでなければなりません。

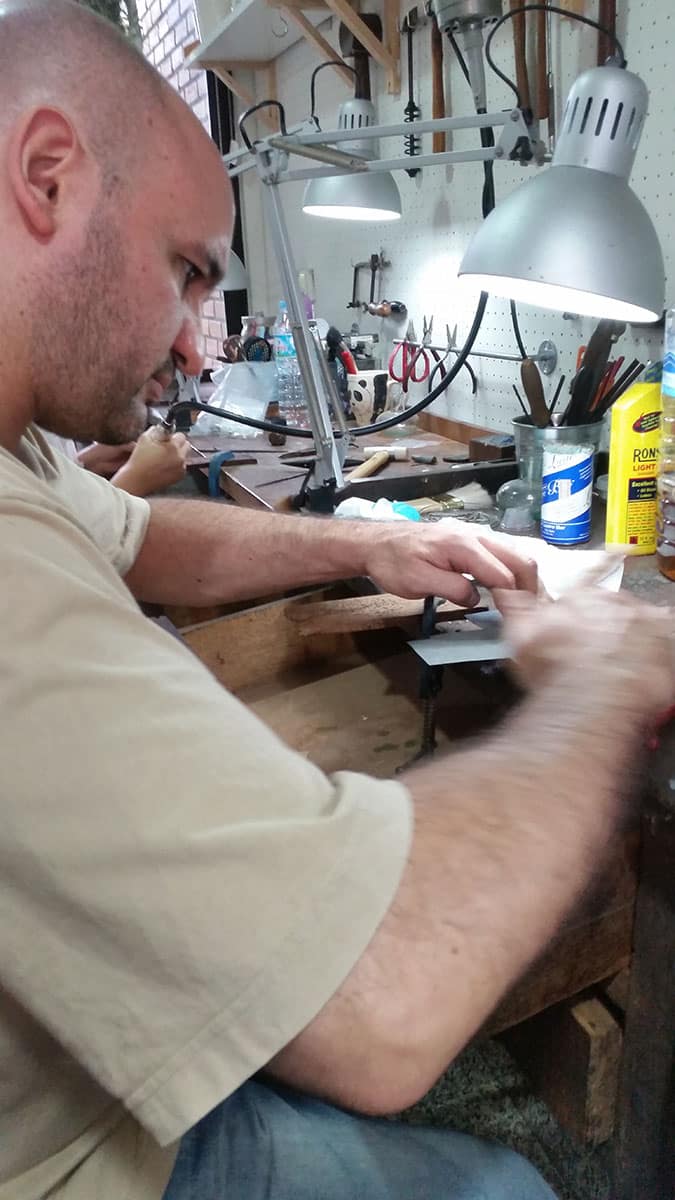

ステップバイステップの製作プロセス

以下は、プロの木目金工房や上級の愛好家が同様に用いている現代の制作工程です。50 × 50 × 6 mm の平均的な20層のビレット（積層地金）には、複数回の加熱サイクルに加えて、8〜12時間の実作業が必要になる場合があります。

1. 表面処理

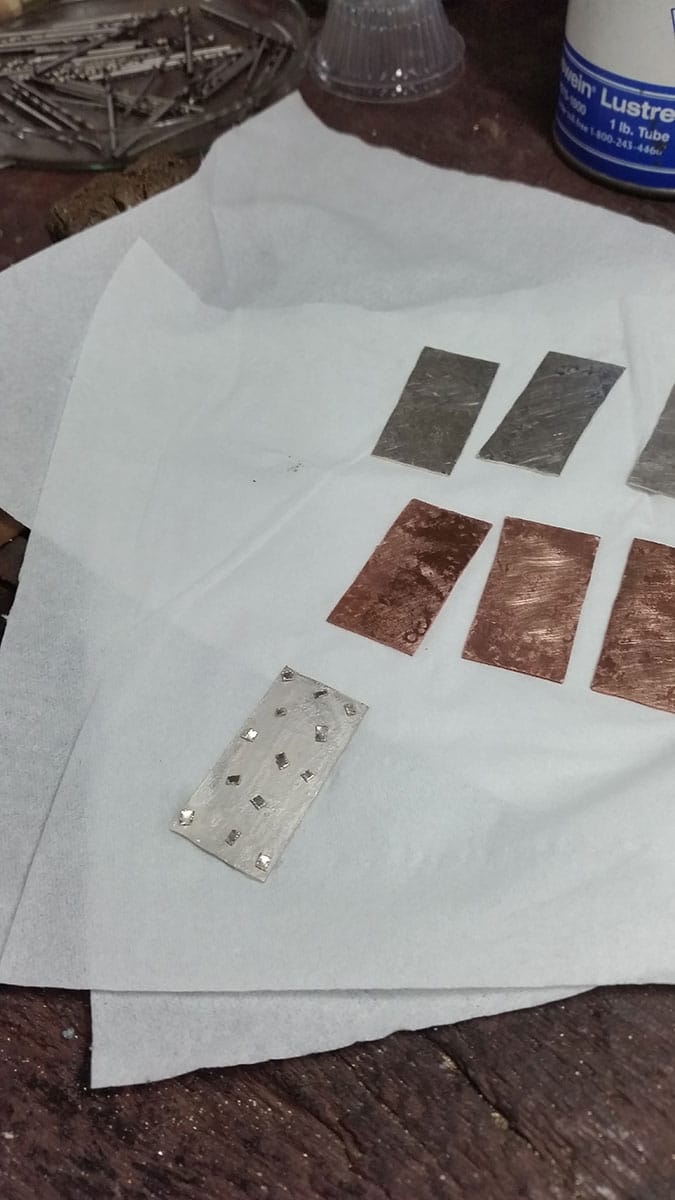

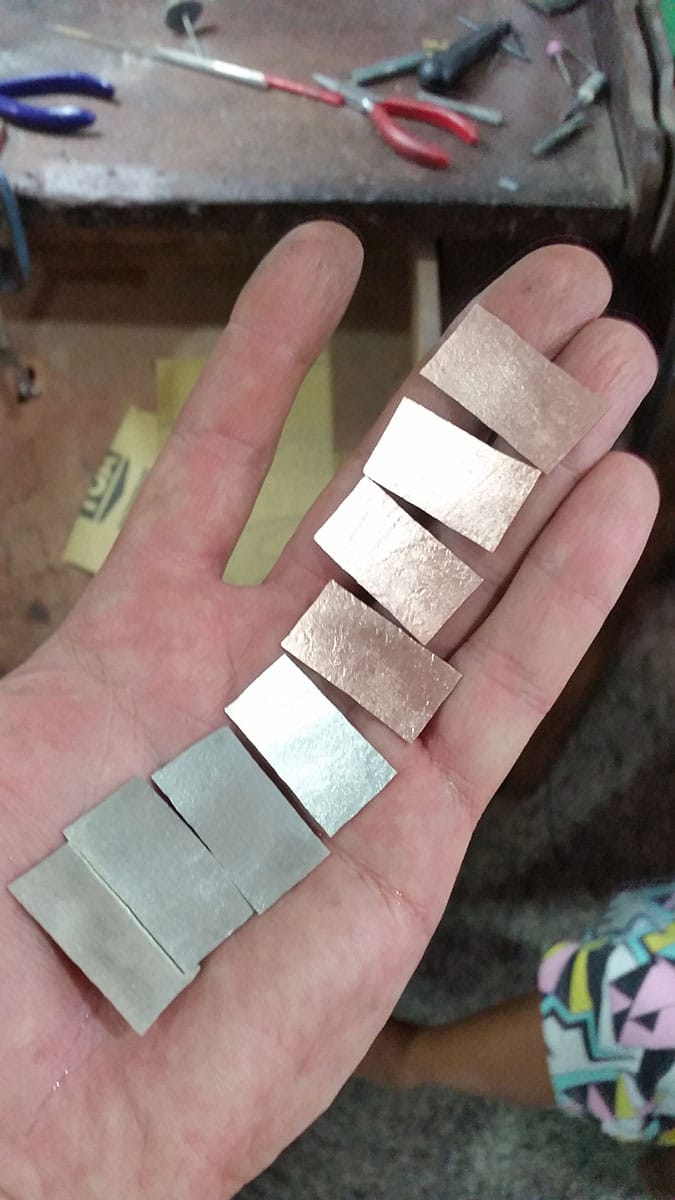

シートは切断され、平らに鍛造され、酸化膜を取り除くために320グリットまで研磨されます。清潔さが最も重要です。微細な油汚れでも拡散接合を妨げる可能性があります。多くの職人はプレートをアセトンですすぎ、続いて超音波洗浄を行い、最後に短時間の酸洗い（ピックリング）で仕上げます。

2. 積層およびクランプの組み立て

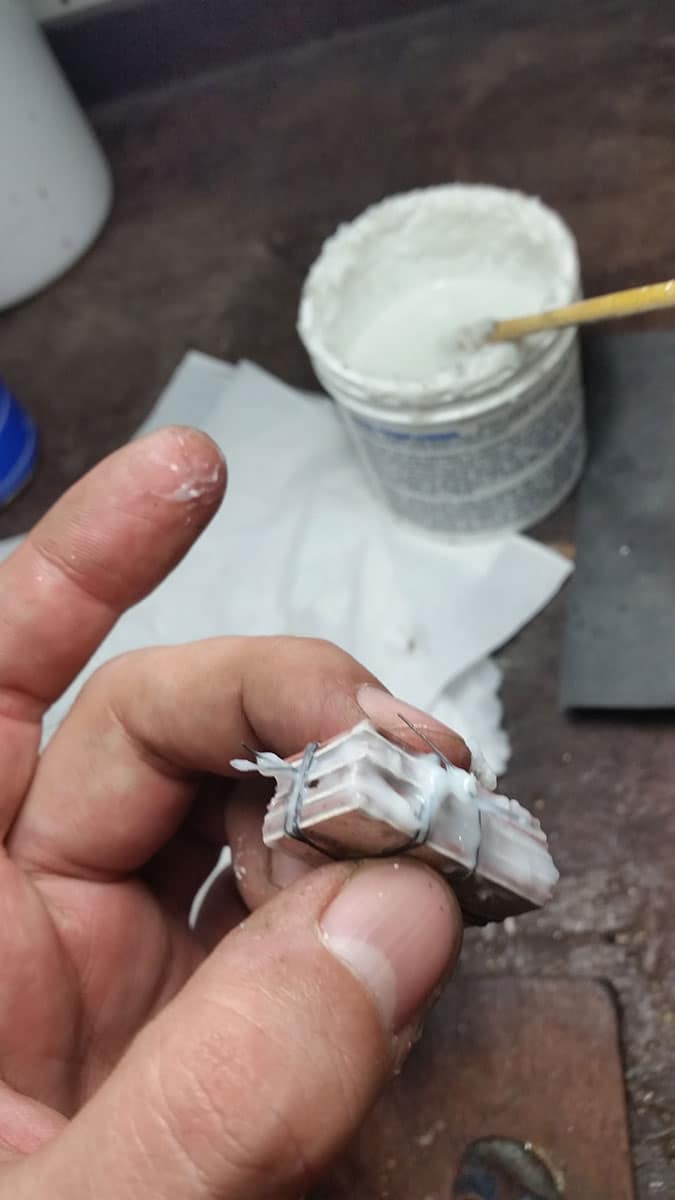

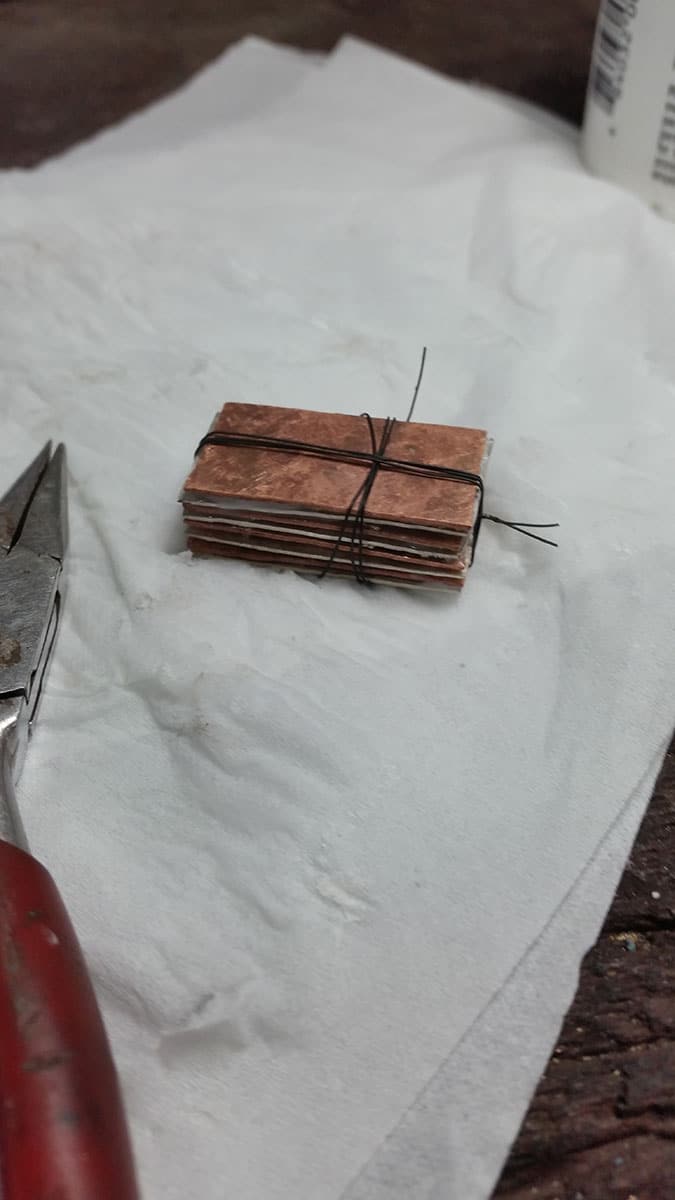

希望する色の順序になるよう層を交互に重ねます。その積層体をステンレス鋼のトルクプレートの間に挟んで10,000〜20,000 Nの圧力でボルト締めするか、またはグラファイト製の箱に入れて真空ホットプレス接合を行います。

3. 拡散接合

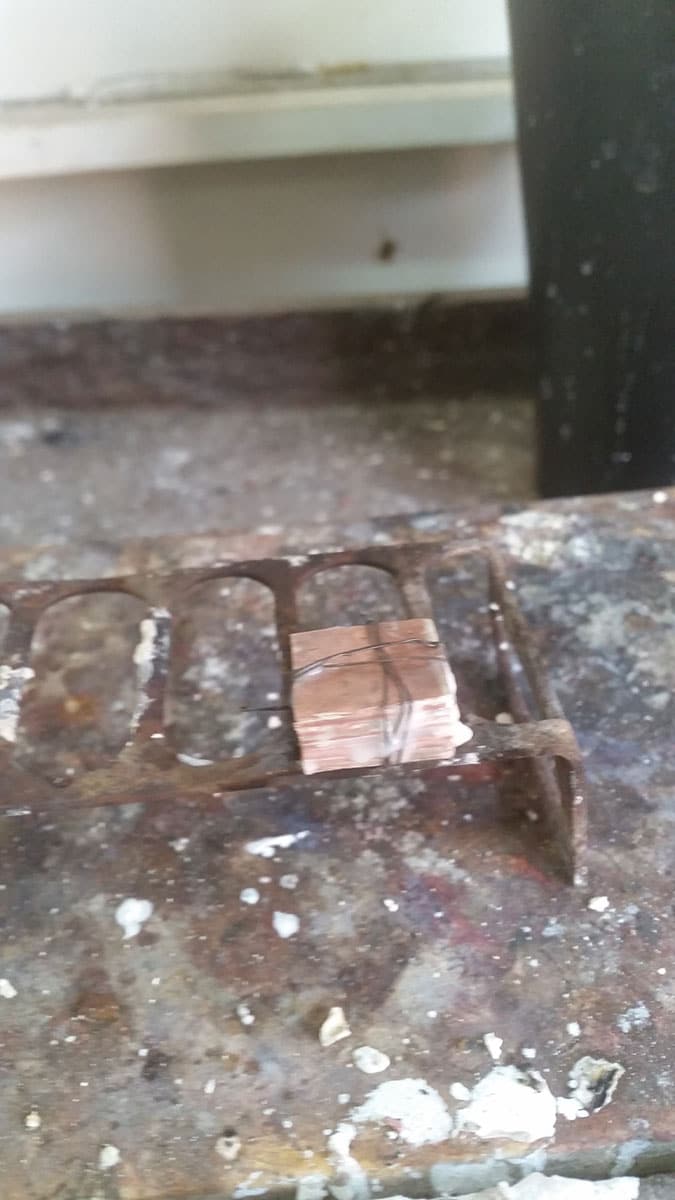

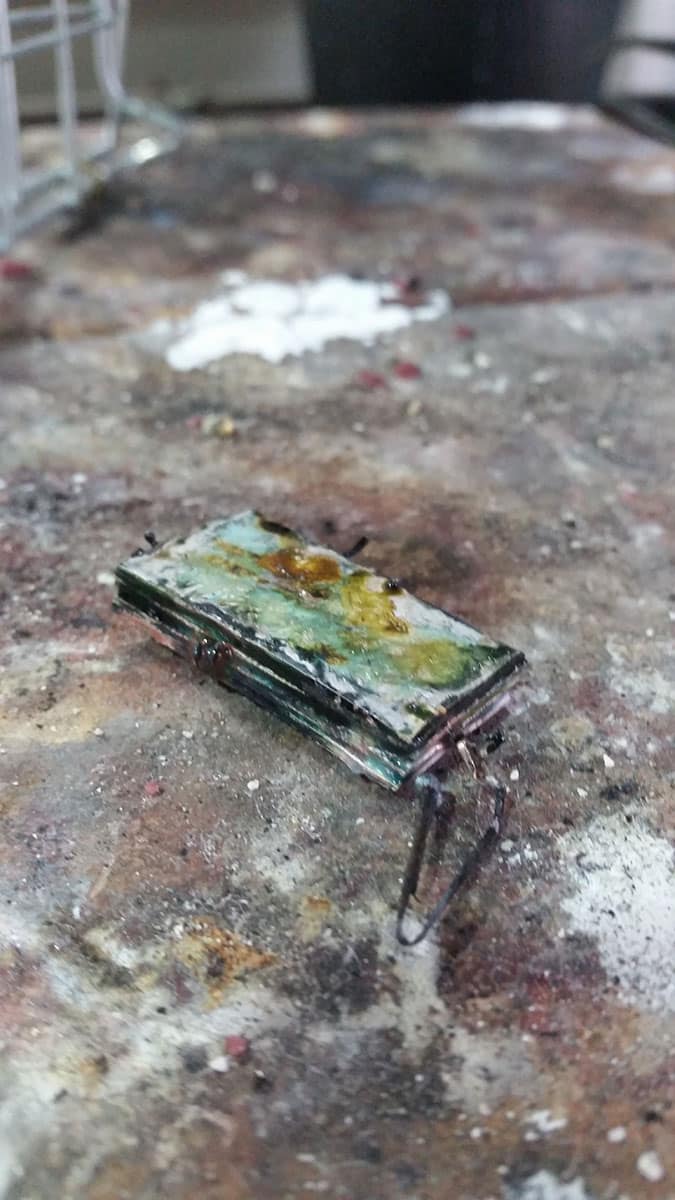

組み立てられた金属は電気炉またはガス炉で加熱されます。目標温度は最も融点の低い合金の固相線のすぐ上（多くの場合760〜900 °C）に設定され、10〜30分間保持されます。圧縮下において原子が境界を越えて移動し、ロウ材を使わずに一体化したブロックが鍛造されます。その後、熱衝撃を最小限に抑えるために、ビレットは空冷または炉冷されます。

4. 還元およびアニーリング（焼鈍）サイクル

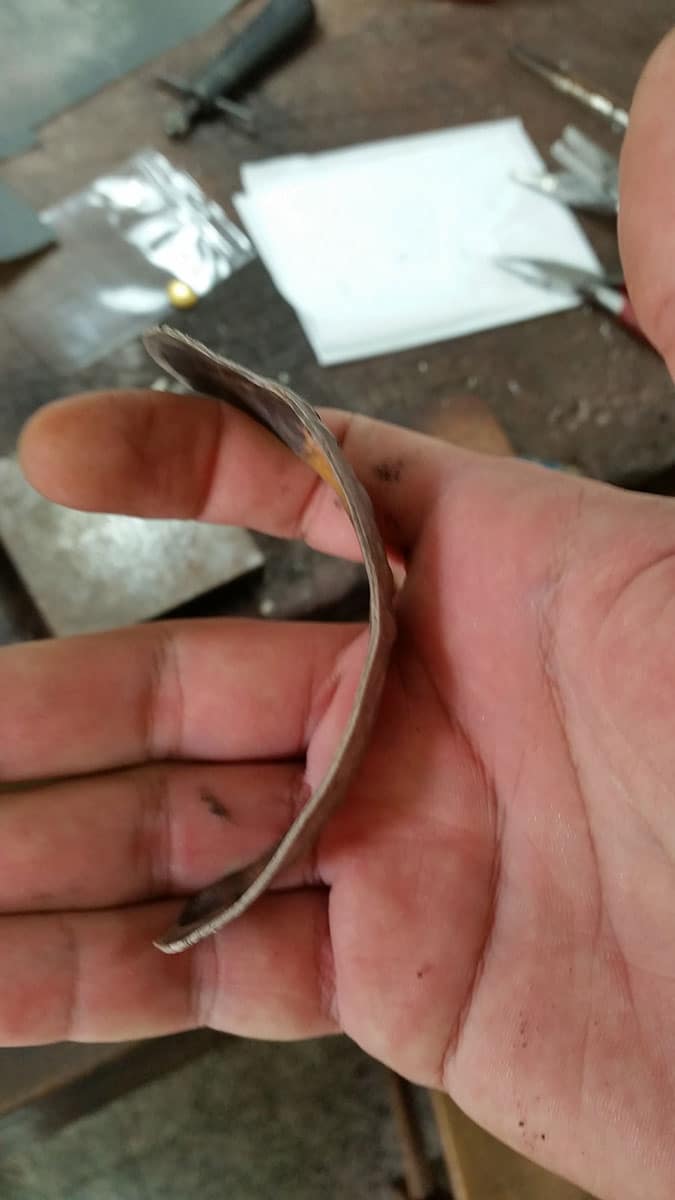

ビレットは鍛造または圧延されて結晶粒を引き伸ばされ、その後、加工硬化した金属を軟化させるために焼きなまされます。複数回の圧下・焼きなましサイクルにより、内部の凝集性を確保しながら、ブロックを実用的な板材や棒材へと薄く加工します。

5. 模様の出現

模様がどのように形成されるか

アーティストは多彩な技法を駆使して立体的なレリーフを造形し、それを後から圧縮して平面的な模様へと仕上げます：

ツイスト・パターン（ねじれ模様）：四角いロッドを加熱して360〜720°ねじり、床屋のサインポールのような縞模様を形成します。
ラダーパターン：平行な溝をヤスリで削り、ロッドを平らにします。溝が引き伸ばされて波打つ「横木」のようになります。
バール模様（杢目）：ボールバーで半球状のくぼみを彫り、それを平らにすることで、くぼみが目のような渦巻き模様となって現れます。
レインドロップ（雨滴）パターン： 圧延前にテーパー状のくぼみをランダムに打ち込むことで、同心円状の滴のようなリング模様が生まれます。
波模様：深い彫りと浅い彫りを交互に施すことで、浮世絵の波を思わせる潮の曲線を生み出します。

複雑なビレットでは、1つのリングブランクの中に2つまたは3つの模様ゾーンが組み合わされることがあり、例えばラダー（梯子状）とバール（節木状）の間がシームレスに変化するような模様が生まれます。

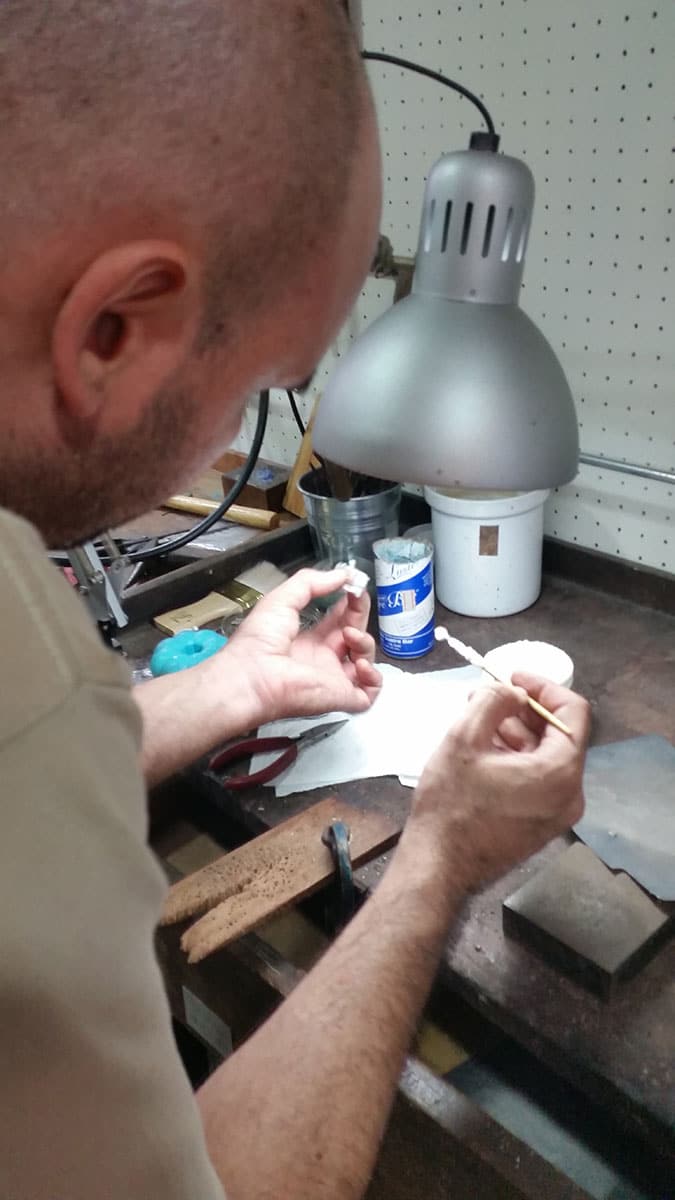

古美仕上げ（パティネーション）、研磨、最終仕上げ

未処理の木目金も魅力的ですが、緑青付け（パティーナ処理）を制御することでコントラストが際立ちます。伝統を重んじる職人は煮色（にいろ）仕上げを好みます。これは酢酸銅、塩化ナトリウム、ミョウバンを煮立たせた溶液に、作品を5〜30分間浸す技法です。銀の層は輝きを保ち、銅合金は赤褐色からチャコールへと暗く変化します。現代の作家は、銀を青黒く発色させる硫化カリウム（イオウの肝）や、チタンを加熱して虹色を発色させる技法も取り入れています。最終研磨は2000番の研磨材とルージュを塗布した綿バフで行われ、くぼみの暗色を残しつつ凸部を際立たせます。これは、瘤杢のウォールナット材のテーブルトップにフレンチポリッシュを施す工程によく似ています。

現代における応用：刀の鍔（つば）を超えて

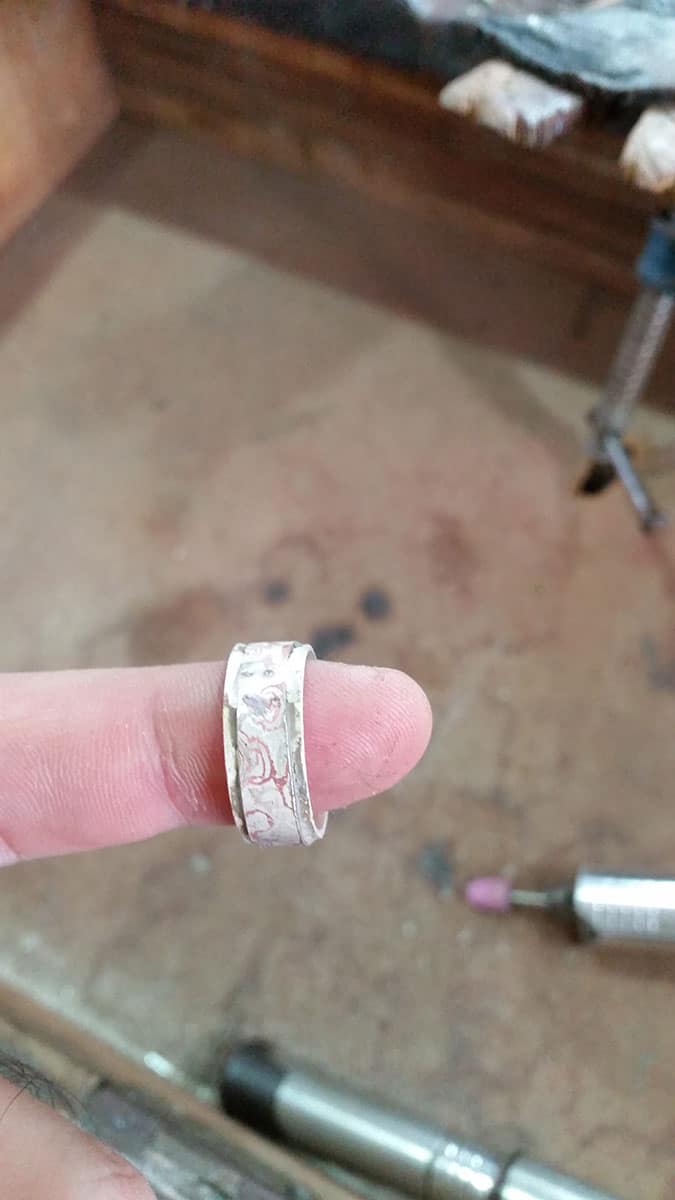

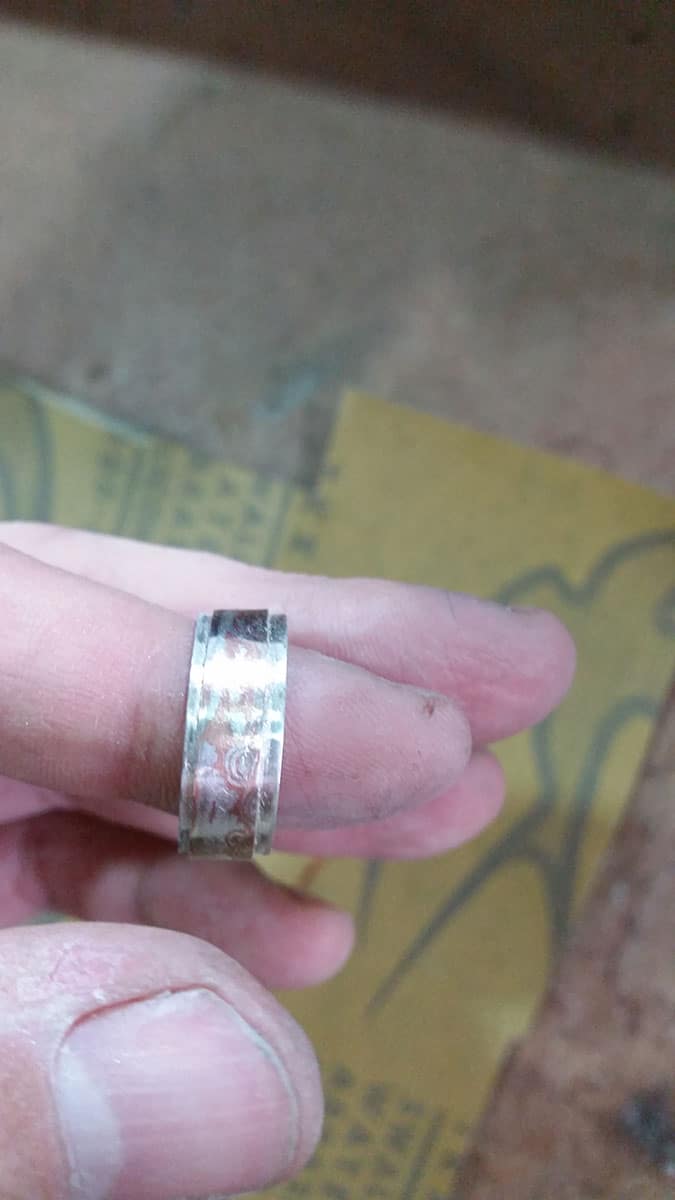

ジュエリー： 木目金の結婚指輪は、異なる金属が一つに鍛造されることからパートナーシップを象徴しています。小売店では、地域の物語と結びついたカスタムインサート（例：カンボジア産サファイアのセッティング）を提供しています。
カトラリー： 職人が作るシェフナイフには、木目のボルスターやフルタングが使用され、機能性とギャラリーレベルの美しさが融合しています。
時計製造： 独立系時計師が木目を文字盤やベゼルにプレス加工し、手首の動きに合わせて木目模様が光と戯れます。
ファインアート＆装飾： 彫刻家は木製のプレゼンテーションボックスに木目のパネルを象嵌したり、ビレットをミニマリストなウォールアートとして額装したりします。
建築ディテール： 高級インテリアでは、木目のドア金具やエレベーターのボタンが特注され、手が触れる部分にさりげない贅沢をもたらします。

お手入れ、洗浄と耐久性

木目金は反応性の異なる金属を組み合わせているため、所有者は複合的なお手入れのルールに従う必要があります：

塩素消毒されたプールやジャグジーに入る前には指輪を外してください。塩素は銀を腐食させ、層間に微細なガルバニ電流を発生させます。
中性洗剤で優しく洗い、すすいだ後、軽く叩くようにして水気を拭き取ってください。ロウ付けされておらず適切に接合されている場合を除き、超音波洗浄機の使用は避けてください。
高いコントラストを保ちたい場合は、数年ごとに古美仕上げ（パティーナ）の直しを行ってください。ほとんどの職人が手頃な価格でメンテナンスサービスを提供しています。
表面を摩耗させる恐れのある硬い宝石とは分け、柔らかいポーチに入れて保管してください。

環境的および倫理的側面

木目金（Mokume-gane）は、責任あるラグジュアリーへの高まる需要と一致しています：

廃棄物の削減：鋳造には小さすぎる金や銀の端材は、スクラップとして売却するのではなく、積層してビレット（地金塊）にすることができます。
ファストファッションよりも永続性を： 家宝となる1つのリングは何世代にもわたって受け継がれるため、何度も買い替える必要性を減らすことができます。
再生金属： お客様がご家族から受け継いだジュエリーを持ち込み、思い出の詰まった合金を組み込むことも多く、これにより新規採掘による環境への負荷を低減しています。
地元の職人技： 地域の工房への制作依頼は職人経済を支えます。これは、観光が宝石やジュエリーの販売を牽引するSiem Reapのような地域にとって重要です。

類似技法との比較

特徴	木目金	ダマスカス鋼	シェフィールド・プレート
金属	貴金属および非鉄合金	高炭素鋼および軟鋼	銀 + 銅
視覚スタイル	木目のような渦巻き模様	水波状の線	均一なシルバーの盤面
結合	拡散処理／固相拡散	鍛接	圧延接合（ロールボンド）
現在の主な用途	ジュエリー、アート	ナイフの刃	アンティーク食器

この比較により、消費者は本物の木目金とエッチング加工されたダマスカス模様や銀メッキ製品とを見分けることができ、納得した上での購入が可能になります。

購入ガイド：本物の木目金（杢目金）の選び方

実店舗でもオンラインでも、購入時には以下の基準を参考にしてください：

供給元の透明性：信頼できる制作者は金属の組成や接合方法を開示しています。工房の証明書を求めてください。
継ぎ目の確認：リングの内側やバーの端を見てください。模様の層が途切れることなく続いていれば、表面だけのエッチングではなく、内部まで模様が貫通している証拠となります。
アレルギーに関する合金の開示： 洋白（ニッケルシルバー）や真鍮は敏感肌を刺激する可能性があります。ニッケルフリーのパラジウムゴールドやスターリングシルバーの重ね付けを選んでください。
サイズ直しポリシー： 多くの木目金リングは従来の方法ではサイズ直しができません。宝石店が生涯交換やレーザーによるサイズ調整のオプションを提供しているか確認してください。
マッチングセット：結婚指輪やカフリンクスのペアには、模様の方向を揃えるために同じビレット（素材塊）から作られたものを注文してください。
アフターケア： 特に海外で購入する場合は、再パティーナ加工や再仕上げサービスの有無を確認してください。

よくある質問

模様は表面だけにありますか？
いいえ。本物の木目金（もくめがね）では、模様が内部まで貫通しています。数十年後に磨いても木目模様はそのまま残ります。

時間の経過とともに層が剥離することはありますか？
適切に拡散接合されていれば、木目金は均質な合金と同じくらい構造的に堅牢です。層間剥離は通常、製作中の圧力や温度の管理が不十分であったことを示しています。

宝石をフラッシュセッティング（彫り留め）することはできますか？
はい、可能ですが、職人はそれぞれの硬度の違いを考慮する必要があります。サファイアやダイヤモンドを留める際、多くの宝石職人はレーザー溶接や補強されたベゼル（覆輪）を使用します。

パティナ（古色）は摩耗して消えますか？
銅を多く含む層の暗い色調は、摩擦の多い部分で明るくなります。この経年変化による風合いを楽しむ所有者もいれば、定期的な再古色付け（リ・パティネーション）を行う人もいます。

重要ポイント：木目金（杢目金）が重要である理由

木目金は単なる装飾技法にとどまりません。それは冶金学、歴史、そしてデザインの対話なのです。正阿弥伝兵衛の鍔から現代の結婚指輪に至るまで、この技法は相反する要素を融合させます。柔らかい金と硬い銅、古来の手仕事と最新のCNC加工、絵画的な木目模様と工業的な精度。完成した作品はどれも文字通り再現不可能な一点物であり、熱と圧力、そして人の意思が刻み込まれた記録です。コレクターにとってその再現不可能性は究極の贅沢であり、職人にとっては終わりなき探求のフロンティアなのです。
